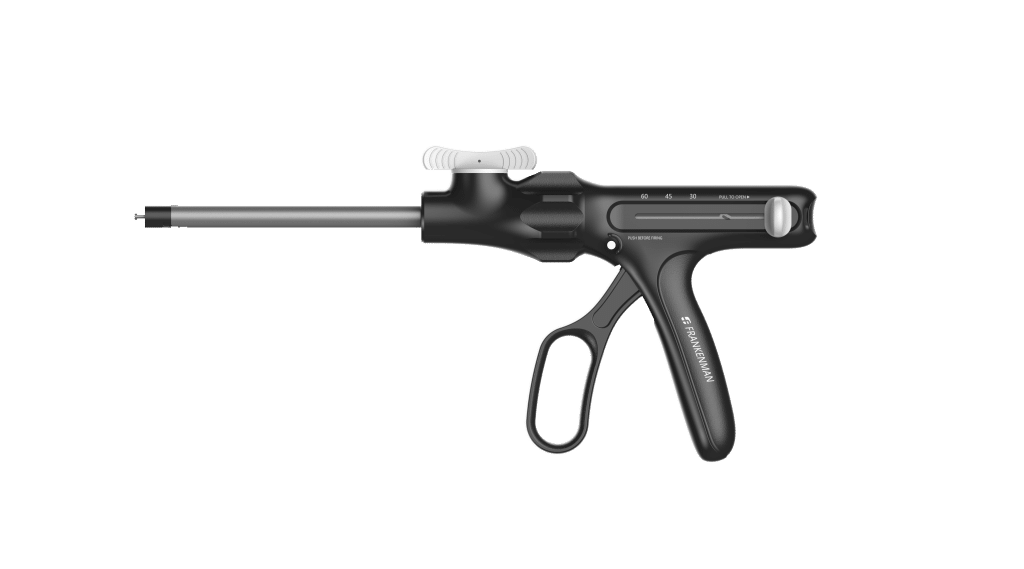

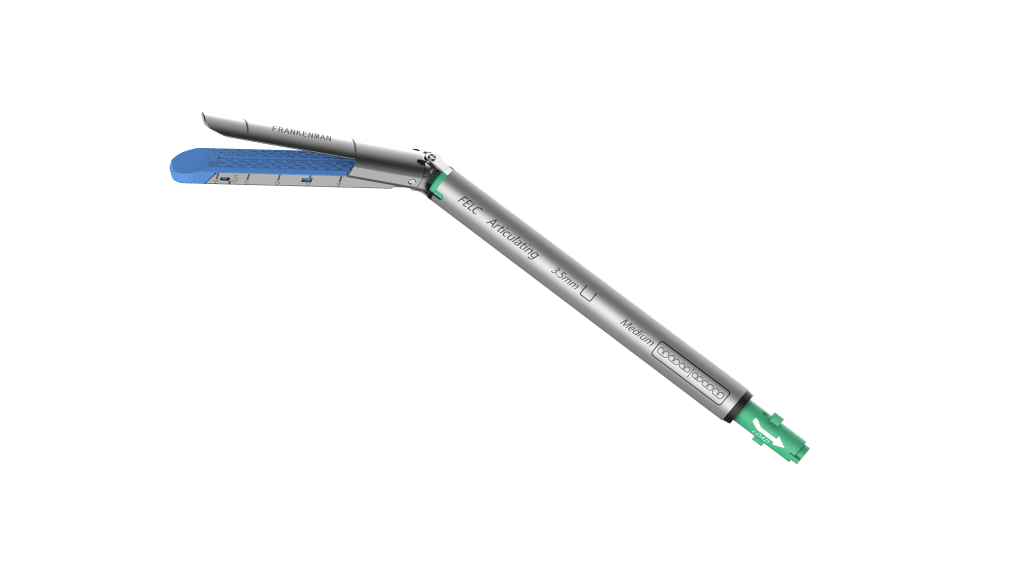

Der ENDO LC Stapler ist ein Einweg-Klammernahtinstrument für endoskopische Eingriffe. Die nachladbaren Magazine sind gerade oder bi-direktional abwinkelbar bis 45° erhältlich.

---

Bei Frankenman finden Sie Klammernahtinstrumente, die den Ansprüchen der modernen, chirurgischen Praxis gerecht werden.
Die Klammernahtinstrumenten-Serie ist weltweit ausgiebig in klinischen Anwendungen erprobt: Sie umfasst zahlreiche Modelle für offene (CS) und laparoskopische (CSL) Eingriffe.

Oft forderten die Chirurgen mehr Kontrolle über den Stapler, wünschten sich während des Auslösens ein stabileres Instrument: Sie wollten mehr “Gefühl” und schlugen die Verkürzung des Schafts vor. Die ComPact-Serie wurde in Zusammenarbeit mit einem der führenden Zentren für Kolon- und Rektalchirurgie entwickelt. Das Ergebnis sind Instrumente, die eine deutliche Erleichterung bei der Herstellung von Anastomosen im Rektum bringen – die Stapler der Compact Serie.

Bei der chirurgischen Behandlung von Hämorrhoiden – speziell beim Vorliegen eines ODS (Obstructed Defecation Syndrome) – ist die Korrektur des internen rektalen Prolapses das Hauptziel. Die Einführung der CPH-Produktlinie bringt deutliche Vorteile für Chirurgen: Bislang wurden herkömmliche Klammernahtinstrumente in der Behandlung von Hämorrhoiden mit wenig idealen Ergebnissen in der Prolaps-Korrektur eingesetzt.
CPH34HV ist das erste Gerät, bei dem das Volumen des Klammernahtgehäuses maximiert und gleichzeitig die wichtigen Eigenschaften des Geräts
beibehalten wurden. Wissenschaftlich und klinisch getestet – der CPH ist das effektivste Instrument für die Hämorrhoidopexie.

CS-SERIE

Merkmale und Vorteile

Klinge aus japanischem Messerstahl

Innovativer Klingen-Vortriebsmechanismus für genaue und gleichmäßige Schnitte

Kontrollfenster zur optimalen Anpassung der Klammerhöhe an unterschiedliche Gewebestärken

COMPACT-SERIE

Merkmale und Vorteile

Unterstützung der exakten Platzierung des Staplers im Rektum

Verhinderung der Entstehung von möglichen Druckpunkten wie bei gebogenen Instrumenten

Geeignet für Eingriffe am Schließmuskel (z.B. APPEAR-Technik)

Sphinkter schonend

Bestelldetails

Artikel-Nr.	Arbeitslänge	Äußerer Durchmesser	Größe Lumen	Klammeranzahl	Geschlossene Höhe	Offene Höhe	Klammerkronen	Verpackungseinheit
CS-21	420 mm	21 mm	13 mm	16	1-2 mm	4,5 mm	4 mm	3
CS-25	420 mm	25 mm	17 mm	20	1-2 mm	5 mm	4 mm	3
CS-28	420 mm	28 mm	20 mm	24	1-2 mm	5 mm	4 mm	3
CS-32	420 mm	32 mm	24 mm	28	1-2 mm	5 mm	4 mm	3
CS-21L	520 mm	21 mm	13 mm	16	1-2 mm	4,5 mm	4 mm	3
CS-25L	520 mm	25 mm	17 mm	20	1-2 mm	5 mm	4 mm	3
CS-28L	520 mm	28 mm	20 mm	24	1-2 mm	5 mm	4 mm	3
CS-32L	520 mm	32 mm	24 mm	28	1-2 mm	5 mm	4 mm	3
CS-25C	420 mm	25 mm	17 mm	20	1-2 mm	5 mm	4 mm	3
CS-25CT	345 mm	25 mm	17 mm	20	1-2 mm	5 mm	4 mm	3
CS-25CT/EA	345 mm	25 mm	17 mm	20	1-2 mm	5 mm	4 mm	3
CS-28C	420 mm	28 mm	20 mm	24	1-2 mm	5 mm	4 mm	3
CS-28CT	345 mm	28 mm	20 mm	24	1-2 mm	5 mm	4 mm	3
CS-28CT/EA	345 mm	28 mm	20 mm	24	1-2 mm	5 mm	4 mm	3
CS-32C	420 mm	32 mm	24 mm	28	1-2 mm	5 mm	4 mm	3
CS-32CT	345 mm	32 mm	24 mm	28	1-2mm	5 mm	4 mm	3
CS-32CT/EA	345 mm	32 mm	24 mm	28	1-2 mm	5 mm	4 mm	3

Broschüre (english)

Broschüre (Compact-Serie) (english)

ZIRKULÄRER STAPLER FÜR REKTALEN PROLAPS UND HÄMORRHOIDEN

Merkmale und Vorteile

Längerer, in einem Stück geformter Einführschaft für besseren Zugang und mehr Stabilität

Verbesserung der Blutstillung mit 32 Klammern in zwei Reihen

Rundum Befestigung der Klinge und innovativer Klingen-Vortriebsmechanismus für genaue und gleichmäßige Schnitte

Sicherheitsriegel zur Vermeidung versehentlichen Auslösens

Größtes Resektatvolumen am Markt (bis zu 33,3 ml bei CPH36SMS)

Bestelldetails

Artikel-Nr.	Äußerer Durchmesser	Größe Lumen	Volumen	Klammeranzahl	Geschlossene Höhe	Offene Höhe	Klammerkronen	Klammerreihen	Verpackungseinheit
CPH-32	32,5 mm	24 mm	17,17 cm³	32	0,75-1,5 mm	4,2 mm	3,8 mm	2	3
CPH-34	34,5 mm	26 mm	20,61 cm³	32	0,75-1,5 mm	4,2 mm	3,8 mm	2	3
CPH-34HV	34,5 mm	26 mm	22,97 cm³	32	0,75-1,5 mm	4,2 mm	3,8 mm	2	3
CPH-36SMS	36,5 mm	28 mm	33,30 cm³	36	0,75-1,5 mm	4,2 mm	3,8 mm	2	3

Broschüre (english)

---

Die linearen, nachladbaren Klammernahtinstrumenten von Frankenman wurden entwickelt, um präzise und verlässliche Klammerformung und Geweberesektion (nur Transcut) zu garantieren. Die Klammern stehen näher beieinander, überlappen mehr und sind aus etwas dickerem Titanium-Draht gemacht. Aufgrund dieser Faktoren können mit den Frankenman Klammernahtinstrumenten die Wundränder noch enger verbunden werden.

TRANSCUT LINEAR STAPLER MIT SKALPELL

Merkmale und Vorteile

Instrumentenkopf mit niedrigerem Profil, 22% dünner und schmaler als andere lineare Klammernahtinstrumente

Sicherheitsmechanismus, der das Abschießen von bereits verwendeten Magazinen verhindert

Einfache Repositionierung während des Eingriffs durch einhändig bedienbaren Öffnungsmechanismus

LINEAR STAPLER

Merkmale und Vorteile

Größere Öffnung (20 mm) und verbesserte Position der Gegendruckplatte für verlässliches Klammern

“Interlock” Position für mehr Sicherheit

Bestelldetails

Artikel-Nr.	Geschlossene Höhe	Offene Höhe	Klammerkronen	Klammerreihen	Klammeranzahl	Verpackungseinheit
TCLS-40B	1,5 mm	3,8 mm	3 mm	4	39	3
TCLS-40G	2,0 mm	4,5 mm	3 mm	4	39	3
TCLS-60B	1,5 mm	3,8 mm	3 mm	4	39	3
TCLS-60G	2,0 mm	4,5 mm	3 mm	4	39	3

Broschüre (english)

LINEAR CUTTER

Merkmale und Vorteile

Cam Gear Design: garantiert gleichmäßige Klammerformung und verhindert Blutungen

Sicherheitsverschluss bei leerem Magazin – die Klinge lässt sich nur mit vollem Magazin aktivieren

Einzigartiger rechtwinkeliger Gewebeanschlag um Ziehharmonika-Effekt, Überladung und Schneiden vor der Klammerreihe zu vermeiden

Beide Griffteile komplett voneinander trennbar zur leichteren Positionierung; anschließend lose neu justierbar

Bestelldetails

Artikel-Nr. Instrument	Artikel-Nr. Nachladeeinheit	Geschlossene Höhe	Offene Höhe	Klammeranzahl	Reihenlänge	Klammerkronen	Klammerreihen	Verpackungseinheit Instrument	Verpackungseinheit Nachladeeinheit
LC-60B	LCR-60B	1,5 mm	3,8 mm	60	61 mm	3 mm	4	3	12
LC-60G	LCR-60G	2,0 mm	4,5 mm	60	61 mm	3 mm	4	3	12
LC-80B	LCR-80B	1,5 mm	3,8 mm	80	81 mm	3 mm	4	3	12
LC-80G	LCR-80G	2,0 mm	4,5 mm	80	81 mm	3 mm	4	3	12

Broschüre (deutsch)

Broschüre (english)
